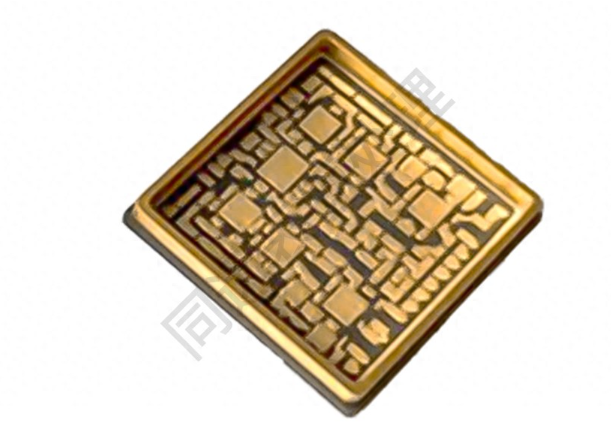

陶瓷材料在電子封裝中具有優異的絕緣性、熱穩定性和機械強度，因此被廣泛用于管殼封裝和厚膜電路基板。但裸陶瓷表面并不導電，也不適合作為連接、焊接、鍵合的接觸界面。這時，就需要在其表面構建一層金屬化結構，而鍍金層往往是最外層，也是電氣、熱學和化學性能都非常關鍵的一層。那么，陶瓷管殼與基板鍍金的目的是什么?結構應該怎么選?工藝流程如何安排?關鍵參數和風險點又有哪些?

　　一、為什么要在陶瓷上鍍金?

　　提供穩定可焊、可鍵合的表面

　　陶瓷本身是絕緣體，必須金屬化后才能進行引線鍵合、焊接或錫膏互連。鍍金層可作為金絲鍵合的終端表面，也可兼容共晶焊或回流焊。

　　提升抗腐蝕性與環境穩定性

　　金化學性質穩定，在高溫、高濕、硫化等環境中仍能保持良好的表面性能，避免基底金屬氧化、失效。

　　降低接觸電阻與提升導電性能

　　相比裸銅或鎳，金表面電阻更低且不易氧化，有助于信號完整性、微波低損耗和熱導通性能。

　　增強可靠性和長期一致性

　　在軍工、航天、功率器件封裝中，陶瓷基體搭配鍍金能實現幾十年的穩定運行，是高可靠封裝的關鍵路徑。

　　二、陶瓷種類與金屬化基礎

　　不同種類的陶瓷，金屬化方式不同，這也決定了后續鍍金的可行性與附著路徑。

　　氧化鋁陶瓷(Al?O?)

　　最常見的電子陶瓷，表面光潔、硬度高，常配合鎢/鉬錳燒結工藝或直接濺射金屬化。

　　氮化鋁陶瓷(AlN)

　　導熱率更高但更脆，匹配膨脹系數低，常用于大功率模塊散熱基板，多采用直流濺射或金屬漿料燒結。

　　氧化鈹陶瓷(BeO)

　　熱導率極高，軍用器件常見，但有毒性，制造與鍍金需特殊工藝控制。

　　氮化硅、氧化鋯等復合陶瓷

　　新型高強度材料，電氣封裝中逐漸增多，多為定制化工藝體系。

　　三、金屬化與鍍金結構常見組合

　　陶瓷表面無法直接鍍金，必須先進行導電金屬化，然后再電鍍金層。常見結構有：

　　W/Ni/Au 或 Mo-Mn/Ni/Au

　　適用于高溫共燒陶瓷，先用鎢或鉬錳燒結，燒后再化學鍍鎳、電鍍金，是軍用管殼的傳統結構，附著力強，耐熱性好。

　　TiW/Ni/Au 或 Cr/Ni/Au(濺射種子層)

　　用于高潔凈、高密度互連結構，在陶瓷表面先濺射TiW或Cr做粘結層，Ni為阻擋與中介層，Au為外層。廣泛用于LTCC、陶瓷BGA、微波模塊。

　　Ag-Pd/Ni/Au(厚膜電路)

　　在陶瓷上印刷Ag或Ag-Pd導體，再覆蓋Ni/Au。適用于低成本厚膜線路板，焊接性良好。

　　Cu/Ni/Au(DPC基板)

　　直接銅貼附結構(如金屬箔與陶瓷激光鍵合后覆銅)，再Ni/Au電鍍，適用于功率封裝、COB模塊等。

　　四、陶瓷鍍金工藝流程詳解

　　清洗去污

　　去除表面有機物、氧化物或拋光殘留物，使用堿洗、超聲清洗或等離子清洗。

　　微蝕/活化

　　對鎳或銅層進行輕微蝕刻，去除表面氧化膜，提升金層附著力?？刂茣r(shí)間避免過蝕。

　　預鍍/置換金(可選)

　　在部分工藝中，會采用微量置換金作為“閃鍍”，形成初始附著，提升后續鍍層連續性。

　　電鍍金(主要工藝)

　　可選軟金或硬金工藝：

　　軟金(純Au)：適用于金絲鍵合、接觸電阻小;

　　硬金(合金Au)：加入Ni或Co等元素，提升耐磨性能，適合接觸或插拔端子。

　　漂洗與干燥

　　多段純水漂洗，避免殘留離子;選用熱風或真空干燥，避免水漬與污染。

　　后處理/熱穩定(可選)

　　部分場景會進行低溫烘烤(如150℃以下)，以去除吸附水或輕微應力釋放。

　　五、關鍵技術指標控制點

　　鍍金厚度

　　通常控制在0.8~2 μm;太薄影響可焊/抗蝕性，太厚則增加成本和內應力。

　　對鍵合、微波應用，建議≥1 μm軟金;接觸滑動用硬金2~3 μm。

　　鍍層結構穩定性

　　鎳層≥5 μm可形成有效擴散阻擋。

　　金層需致密、無孔、不起泡，表面粗糙度受控。

　　附著力測試

　　常用劃格法、剝離試驗、鍵合拉力試驗等，確保金層在焊接或熱沖擊后無脫層。

　　界面清潔度

　　避免硫化、氯化殘留，選用高純清洗液，封裝過程應無硫材料接觸(如硫膠、紙板)。

　　焊接/鍵合性能驗證

　　實際測試錫潤濕性、金絲拉球拉力等，確保鍍金不僅“金色好看”，還真正“能用、好焊、牢靠”。

　　六、常見應用中的結構示例

　　陶瓷管殼(功率器件/軍品)

　　結構：Al?O? + Mo?Mn + Ni(7–10 μm)+ Au(1–2 μm)

　　特性：高溫穩定、氣密性好、適用于焊接封裝。

　　陶瓷基板(功率模塊)

　　結構：AlN + Cu + Ni(8 μm)+ Au(1.5 μm)

　　特性：導熱性高、表面金層鍵合穩定，適合銀燒結或鍵合互連。

　　LTCC封裝載板

　　結構：LTCC + TiW(0.1 μm)+ Ni(5 μm)+ Au(1 μm)

　　特性：適用于倒裝芯片、金絲鍵合、低熱應力封裝。

　　厚膜陶瓷電路板

　　結構：Al?O? + Ag?Pd導體 + Ni(3 μm)+ Au(0.8~1.5 μm)

　　特性：低成本方案，適用于低頻信號、電源模塊、LED驅動。

　　七、常見問題與應對建議

　　金層起泡、脫層

　　多由前處理不凈、活化不足或基底污染引起。解決辦法：優化清洗→活化→預鍍連貫性，特別注意鎳氧化膜問題。

　　焊接性差、潤濕角大

　　可能因金層過薄、下層Ni或Cu遷移，或金層已污染。建議控制金厚、確保封存環境無硫、驗證助焊劑兼容性。

　　鍵合拉力不達標

　　軟金不足、鍍層污染、界面夾雜物等都是因素。建議做等離子清洗或氮?dú)獗嵈娣牛苊忾L(zhǎng)期暴露空氣。

　　金層變色、發黑

　　通常為硫化或空氣中雜質沉積，包裝、運輸和儲存過程需避免含硫紙箱、橡膠、低質泡棉等接觸。

　　八、成本控制與批量質量管控建議

　　成本主要構成：金耗(厚度 × 面積)、電鍍周期、表面處理次數、良率;軟金成本更高但易加工，硬金則需額外添加劑與控制窗口。

　　提高良率的方法：優化前處理一致性、制定鍍金窗口參數、批次數據記錄和趨勢監控、加強潔凈環境控制。

　　檢驗策略：制定金厚度測試頻次(如XRF檢測)、附著力抽檢計劃、表面缺陷標準圖冊、鍵合/焊接工藝驗證樣件抽樣。
